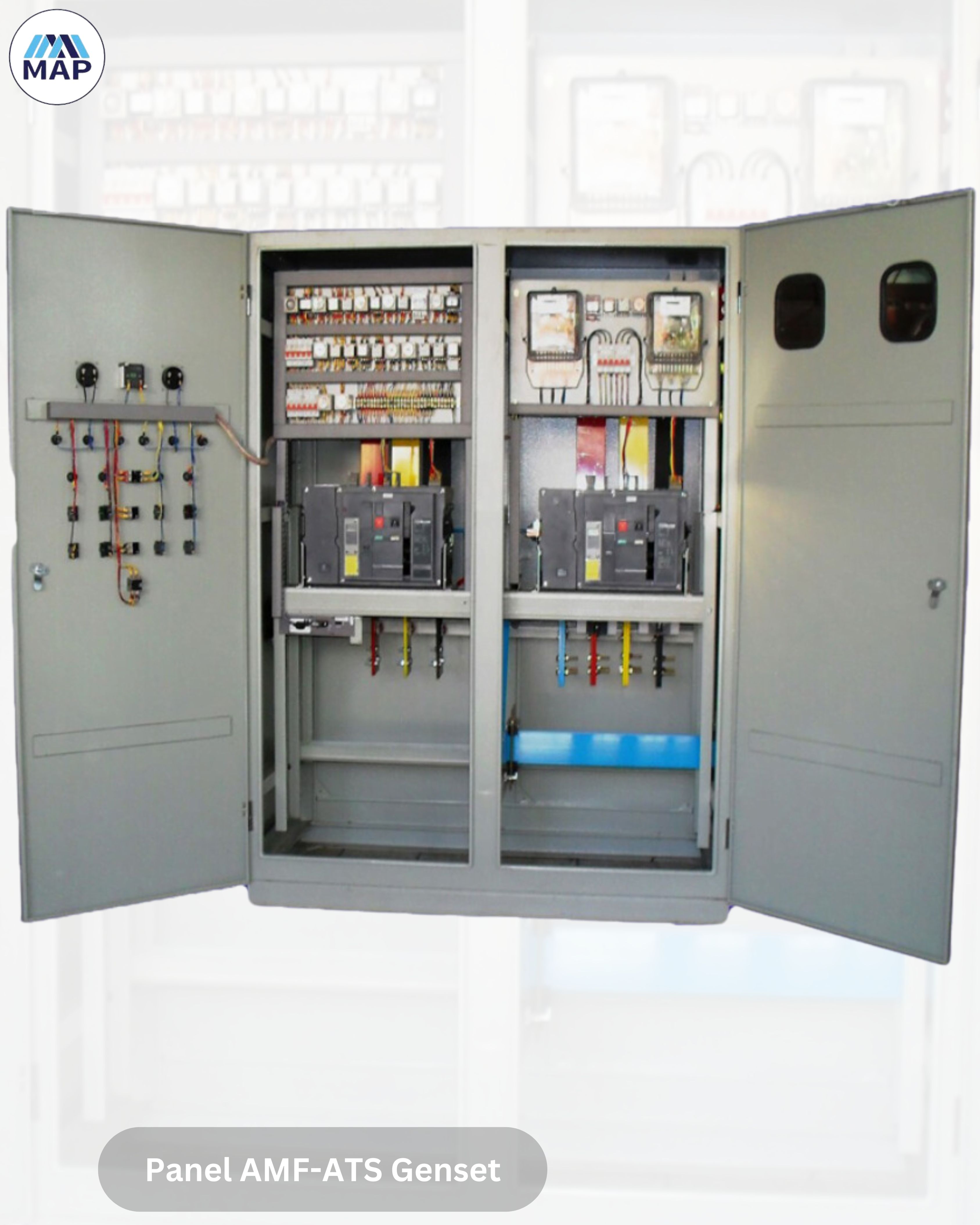

Panel ATS - AMF

Panel ATS AMF Genset adalah sistem panel listrik yang digunakan untuk mengelola pengalihan daya secara otomatis antara sumber listrik utama (PLN) dan generator (genset) ketika terjadi pemadaman atau gangguan daya. ATS (Automatic Transfer Switch) dan AMF (Automatic Main Failure) sering digunakan bersama untuk memastikan pasokan daya tetap berjalan tanpa intervensi manual.

Fungsi Utama Panel ATS AMF :

1. ATS (Automatic Transfer Switch).
• Mengalihkan suplai listrik secara otomatis dari PLN ke genset, dan sebaliknya.
• Berfungsi sebagai sakelar otomatis yang memastikan perubahan sumber daya dilakukan dengan aman.
2. AMF (Automatic Main Switch).
• Mendeteksi kegagalan atau pemadaman daya pada sumber utama (PLN).
• Menginstruksikan genset untuk menyala dan menyediakan listrik.
• Mematikan genset secara otomatis ketika listrik PLN kembali stabil.

Komponen Utama Panel ATS - AMF :

1. Controller AMF :
• Modul pintar yang mengelola proses start/stop genset dan memantau kondisi sistem kelistrikan.
2. ATS Switch (Kontaktor atau Breaker) :
• Memutus dan menyambungkan sumber listrik dari PLN ke genset secara otomatis.
3. Relay Proteksi
• Melindungi sistem dari gangguan seperti arus lebih, tegangan lebih, atau frekuensi tidak normal.
4. Panel Matering
• Alat ukur seperti voltmeter, ammeter, dan frekuensi meter untuk memantau parameter listrik.
5. Timer dan Delay Circuit :
• Mengatur waktu tunda saat genset diaktifkan atau saat beralih kembali ke PLN untuk mencegah lonjakan listrik.
6. Switch Manual/Otomatis :
• Memungkinkan pengoperasian secara manual jika diperlukan.
7. Fuse and Breaker :
• Perlindungan terhadap hubungan pendek atau kelebihan arus.

Cara Kerja Panel ATS AMF :

1. Saat Listrik PLN Normal :
• Panel ATS memastikan listrik berasal dari PLN.
• Genset tetap dalam kondisi mati.
2. Saat Listrik PLN Padam :
• AMF mendeteksi kegagalan daya pada PLN.
• AMF memberi perintah untuk menghidupkan genset.
• ATS mengalihkan sumber daya dari PLN ke genset setelah genset stabil.
3. Saat Listrik PLN Kembali :
• AMF mendeteksi bahwa daya PLN sudah stabil.
• ATS mengalihkan kembali sumber daya ke PLN.
• AMF mematikan genset setelah masa pendinginan (cool-down).

Keuntungan Menggunakan Panel ATS AMF :

• Pengoperasian Otomatis: Tidak perlu intervensi manual selama gangguan daya.
• Keamanan Terjamin: Proteksi terhadap sistem kelistrikan.
• Efisiensi: Memastikan kontinuitas daya tanpa waktu henti (downtime).
• Fleksibilitas: Dapat digunakan pada berbagai aplikasi seperti rumah sakit, gedung perkantoran, pabrik, atau rumah tinggal.
